Владимир Анатольевич предлагает самый простой в изготовлении вариант УКВ-антенны для работы в минитестах:

Антенна "ПИОНЕР"

Для тех пионеров-радиолюбителей, которые хотят выйти в эфир на УКВ (на диапазоне 144...145 МГц), но не имеют пока возможности установить стационарную наружную антенну, предлагается следующее решение.
Это антенна, которую на время работы в эфире (например, на время соревнований) можно просто выставить из окна или с балкона на шесте, а по окончании убрать. Основная "изюминка" предлагаемой антенны - простота её конструкции.

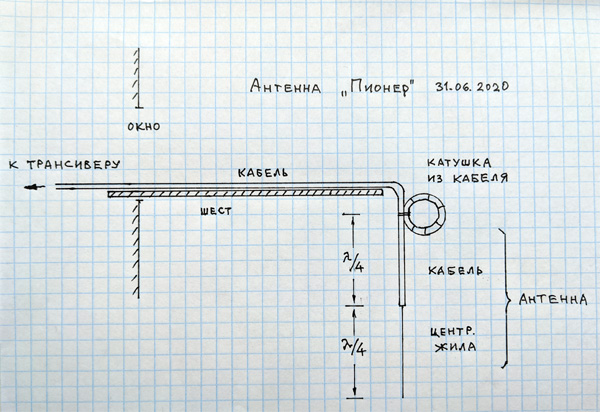

Идея конструкции - на рис.1.

Рис.1

Собственно антенна - это та часть, которая свободно висит на правом конце шеста, начиная с катушки, выполненной тем же кабелем, которым антенна питается, части кабеля электрической длиной в четверть волны, и центральной жилы кабеля такой же длины. Фактически - это нормальный полуволновый диполь, т.е. достаточно эффективная антенна.
Антенну проще "Пионера" трудно придумать: для ее изготовления нужен только шест длиной 1,5 - 2 м., отрезок коаксиального кабеля длиной несколько метров и разъем для подключения к радиостанции. Всё. Подойдет любой шест (в том числе и металлический), кабель RG-58 A/U и разъем СР-50.
Подробнее о подобной антенне можно прочитать здесь: http://dl2kq.de/ant/3-93.htm

Антенна была изготовлена, настроена и были измерены ее параметры. Настройка потребовалась в связи с тем, что, во-первых использовался оказавшийся под рукой кабель РК-50-2-13, и во-вторых, нужно было уточнить физическую длину четверть-волновых элементов диполя.

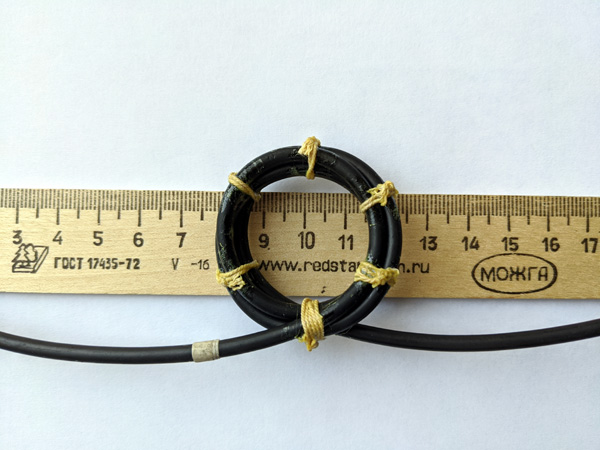

Катушка состоит из 3-х витков кабеля, её средний диаметр около 30 мм., и её вид показан на рис.2. Длина верхней (по рис.1) части диполя - 510 мм., нижней (припаянный к центральной жиле кабеля медный провод диаметром 0,5 мм.) - 470 мм.


Рис.2

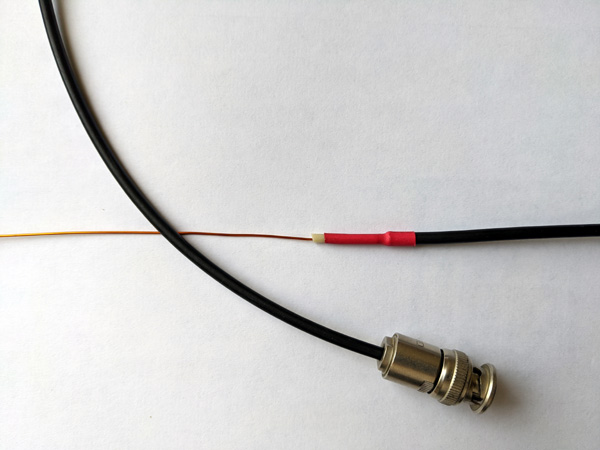

На рис.3 показаны остальные детали изготовленной антенны - центральная часть диполя и разъем СР-50.

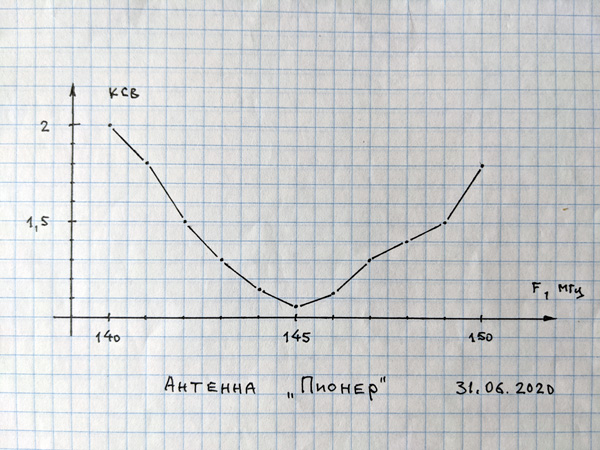

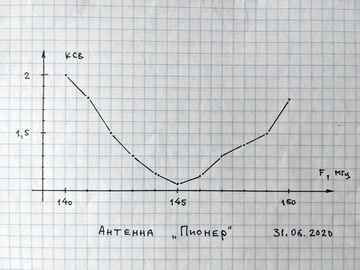

На рис.4 приведена основная характеристика изготовленной антенны - зависимость коэффициента стоячей волны в кабеле (КСВ) от частоты. Видно, что на рабочих частотах радиолюбительского диапазона КСВ антенны не больше 1,1. Кроме того, антенна получается достаточно широкополосной:

Рис.3

Рис.4

КСВ меньше 2 в полосе 10 МГц. Это значит, что небольшие ошибки в размерах при изготовлении антенны незначительно повлияют на её работу.

Первые практические испытания при работе в эфире, проведенные совместно с Тимуром Мусаевым, дали положительные результаты. Сейчас антенна проходит у него опытную эксплуатацию.

До встречи в эфире,    В. Баранов
