После вынужденного перерыва возобновляем занятия.
Новым для нас, непонятным, вариантом, но ... таковы пока реалии.

Многие учебные материалы, кроме того, будут необходимы для нормальной, без тупой зубрёжки, сдави экзамена на радиолюбительскую категорию.

Итак.

Группа дистанционного обучения БАЗОВАЯ.
(Гр.2) Занятие за 21.04.2020

ТЕМА
Техника радиосвязи. Передатчики.
Борьба с помехами. Источники помех.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c самостоятельным изучением части материала.

ФОРМА КОНТРОЛЯ
Ответы на вопросы

Помеха – это любое воздействие, накладывающееся на полезный сигнал и затрудняющее его прием. Помехи весьма разнообразны как по своему происхождению, так и по физическим свойствам.
При известных характеристиках канала связи и известном входном сигнале форму сигнала на выходе канала связи (в нашем случае это радиоволна) всегда можно рассчитать. Дальнейшие её изменения можно скомпенсировать корректирующими цепями или просто учесть при последующей обработке в приемнике. Это уже дело техники.
Другое дело помехи — они заранее не известны и поэтому не могут быть устранены полностью.
Борьба с помехами — основная задача теории и техники связи.
Классификацию помех можно провести по следующим признакам:
— по происхождению (месту возникновения);
— по физическим свойствам;
— по характеру воздействия на сигнал.
Кроме того, в нашем деле мы обязательно выделим помехи нАм и помехи, создаваемые нАми.

Основной метриал изучаем, читая

Как возникают и как устранить помехи

Любительский передатчик и проблема помех

Борьба с помехами радиоприему

Воспросы
Что такое DSP? TVI?
Сколько классов и видов помех можно выделить?
Каков основной источник помех при работе передатчика?
Каким Q-кодом обозначается выражение "атмосферные помехи"?
* Каковы основные причины побочных излучений радиопередатчика?

* - типа повышенной сложности :о)

Всем 73 и чистого эфира!

0

2

  • Автор: R2ADJ
  • Администратор
  • Зарегистрирован: 2019-01-03
  • Приглашений: 0
  • Сообщений: 129
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2023-08-31 17:38:55

Группа дистанционного обучения БАЗОВАЯ.
(Гр.2) Занятие за 24.04.2020

ТЕМА
Техника радиосвязи. Передатчики.
Принципы экранирования.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c самостоятельным изучением части материала.

ФОРМА КОНТРОЛЯ
Ответы на вопросы

Продолжаем тему об электромагнитной совместимости РЭА и всяческого рода помехах.
Уже говорил о том, что при работе своей передатчик, как бы мы ни старались, бУдет создавать и излучать помехи. Вопрос в их уровне, чтоб уровень этот не мешал работе техники.
При этом влияние есть и на внешнюю аппаратуру (и бытовую, и связную, при этом наиболее важен показатель паразитных излучений именно "наших", любительских, диапазонов), и на себя самого.
Во втором случае это проявляется, в простейшем и очень неприятном случае, в "жжении" и "кусании" корпуса передатчика.
Высокочастоные наводки в радиолюбительской практике

Как вспоминаем ( :о)) ), гармоника излучаемого сигнала - сигнал с частотой, кратной частоте полезного сигнала.
И вот с точки зрения уменьшения помех коллегам-радиолютелям, да и телефидению, к примеру, очень важным становится вопрос подавления гармоник передатчика
Вот немалую часть этих проблем решает экранирование аппаратуры как вцелом, так и отдельных её блоков.

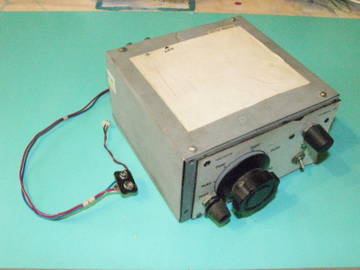

Общим экраном является, собственно говоря, наш распространённый вариант исполнения корпуса приёмника
https://forumupload.ru/uploads/0019/f2/8b/2/t650355.jpg

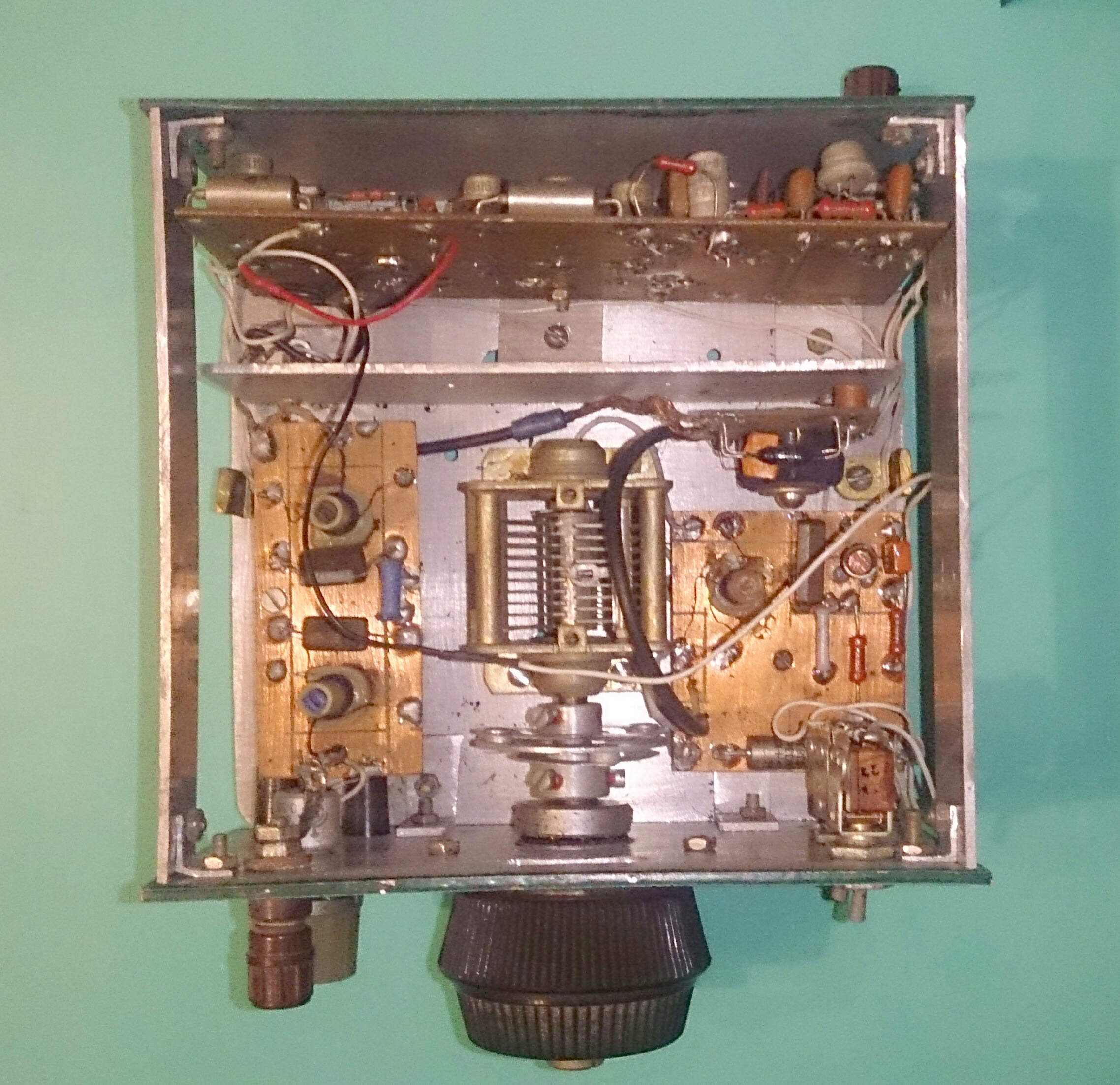

А аналогичное мероприятие для блоков - например
https://forumupload.ru/uploads/0019/f2/8b/2/t834938.jpg
Здесь расположенная между платами ВЧ и НЧ блоков жестяная пластина и есть межблочный экран, обеспечивающий минимальное их взаимное влияние.

Ну и подробности:
Экранирование радиоэлектронной аппаратуры, как метод обеспечения электромагнитной совместимости
Методы экранирования и заземления

Вопросы
Как называется фильтр, эффективно подавляющий излучение гармоник излучаемого сигнала?
Что такое коэффициент экранирования и из чего он складывается?
Как должны соединяться провода заземления для уменьшения паразитного излучения?
* Как экранирование обозначается на принципиальных электрических схемах?

Всем 73 и чистого эфира!

0

3

  • Автор: R2ADJ
  • Администратор
  • Зарегистрирован: 2019-01-03
  • Приглашений: 0
  • Сообщений: 129
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2023-08-31 17:38:55

Группа дистанционного обучения БАЗОВАЯ.
(Гр.2) Занятие за 26.04.2020

ТЕМА
Техника радиосвязи. Передатчики.
Фильтрация по цепям питания.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c самостоятельным изучением части материала.

ФОРМА КОНТРОЛЯ
Ответы на вопросы

Собственно говоря, нас будут интересовать два разных вида фильтрации.
Одна - пульсации напряжения питания и вторая - фильтр помех, проникающих при работе передатчика во внешний мир.
Что такое фильтр пульсаций в БП говорили.
Специфика трансиверов - большой потребляемый ток. Соответственно ёмкость в фильтре.... Даже при импульсном преобразователе (помехи от которого наружу и на сам передатчик - новая задача...).
Распространена эмпирическая величина в 1000 мкФ / 1А. Однако практически мЫ используем 2000.
Эти фильтры, да и помехозащищающие, неплохо представлены в статье о питании микроконтроллеров и в обзоре,
а эта самоделка позволит защитить и вашу внешнюю нежную технику.] позволит защитить и вашу домашнюю внешнюю нежную технику.

Фильтрация от проникновения излучения - вторая задача.
Особенно от нАшего излучения страдают рядом расположенные компьютеры и их оборудование.
Весьма эффективный выход - ферритовые "защелки" и запорные дроссели.
Защёлки вы все наверняка встречали в виде "набалдашников" на кабелях, например, хороших клавиатур и видеокабелях DSUB и DVI.
Эффективный запорный дроссель получаем, сделав несколько витков проводом питания на разобранной отклоняющей системе монитора и телевизора с ЭЛТ. Такие установлены и в наших шеках в ДЮТ и СЮТ.

Вот, собственно, и вся небольшая вроде бы тема.
А о том, какие бывают нюансы...
"Звон" LC-фильтра питания

На этот раз обойдёмся без вопросов,
а вот фото помеховых защелок жду в отчётах.

Всем 73 и чистого эфира!

0

4

  • Автор: R2ADJ
  • Администратор
  • Зарегистрирован: 2019-01-03
  • Приглашений: 0
  • Сообщений: 129
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2023-08-31 17:38:55

Группа дистанционного обучения БАЗОВАЯ.
(Гр.2) Занятие за 28.04.2020

ТЕМА
Техника радиосвязи. Трансиверы.
Структурные схемы.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c самостоятельным изучением части материала.

ФОРМА КОНТРОЛЯ
Ответы на вопросы

Тема, в общем-то, небольшая и несложная.
Главное, что из неё необходимо усвоить - что такое есть трансивер?
Трансивер - это приёмопередатчик (проще - радиостанция), в которой некоторые блоки использованы и в тракте приёма, и в тракте передачи.
А вот степень этого взаимопроникновения бывает различной, что мы и разберём.
Считаю одной из лучших книг, где всё по полочкам, "Трансиверы прямого преобразования" Полякова В.Т.
Не менее хороша и "Любительская связь на КВ" Степанов, Лаповок, Ляпин
Итак, что откуда берётся.
Наиболее простая структура у CW-устройств.
Передача CW - попросту включение-выключение несущей, что и  делает коммутируемый УМ.

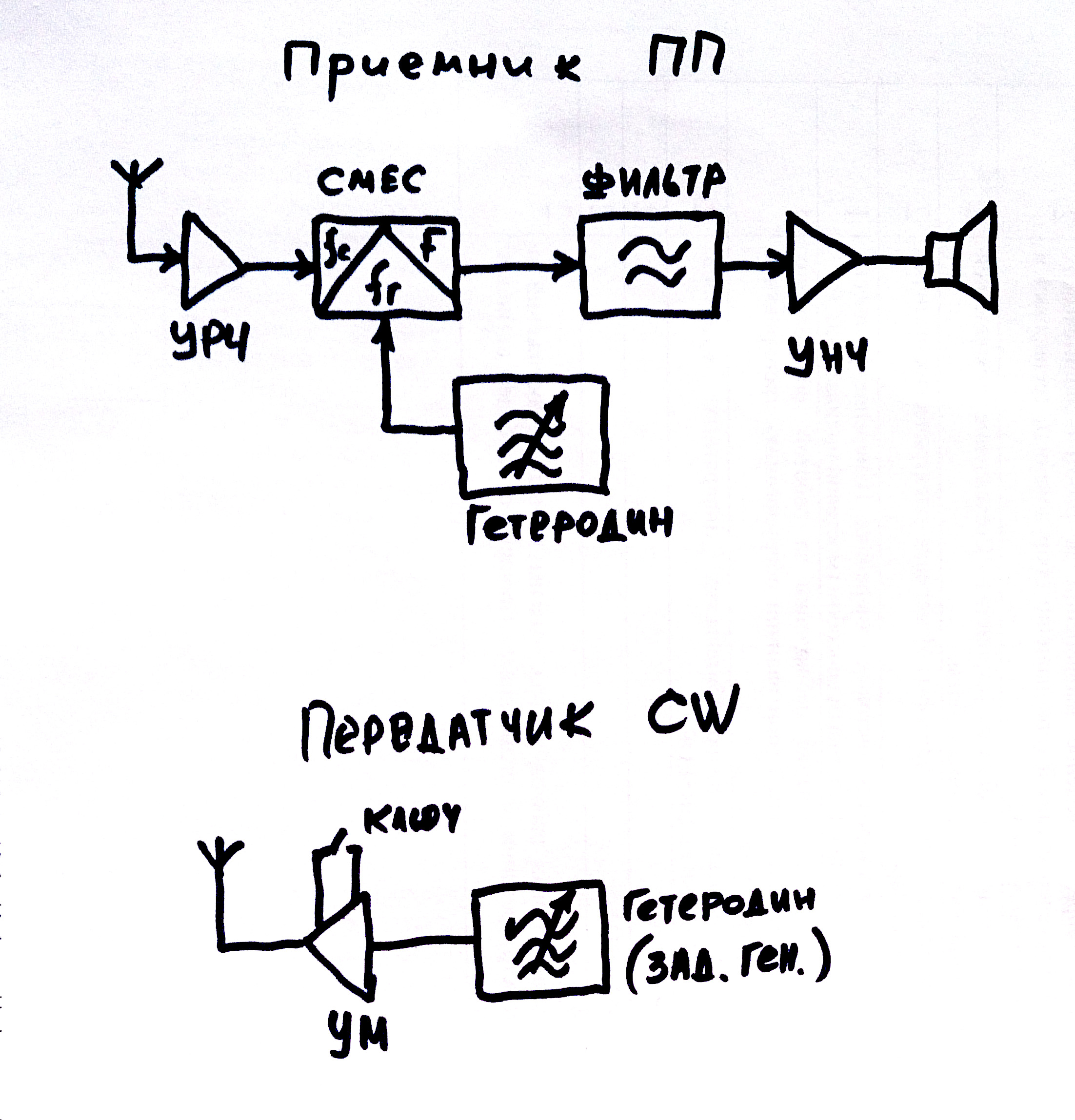

Вот приёмник и передатчик.

https://forumupload.ru/uploads/0019/f2/8b/2/t558970.jpg

Видим, что и там, и там присутствует гетеродин-генератор.
Первое, что приходит на ум - использовать один и тот же в ПРМ и ПРД.

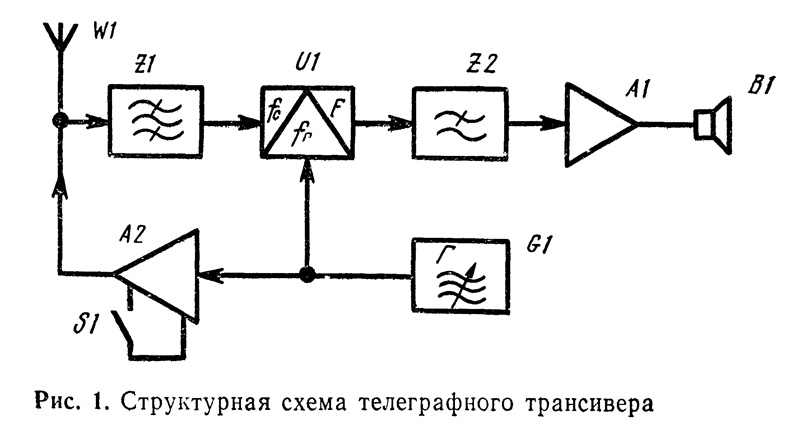

Вот и рождается CW-ТРАНСИВЕР

https://forumupload.ru/uploads/0019/f2/8b/2/t435076.jpg

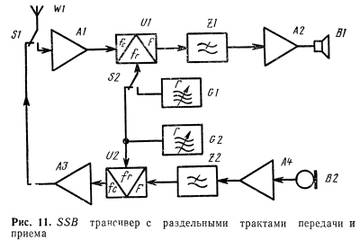

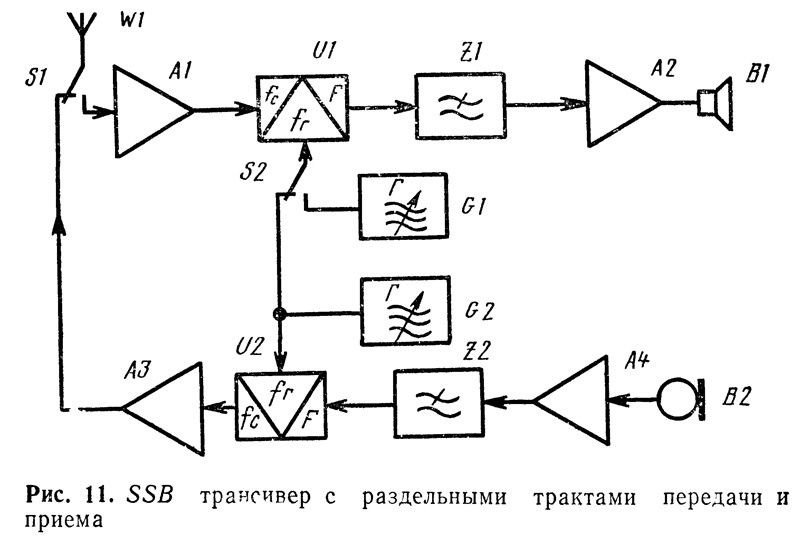

Для работы телефоном (а радиолюбители сейчас используют однополосную модуляцию)
получаем более сложную структуру трансивера

https://forumupload.ru/uploads/0019/f2/8b/2/t985644.jpg

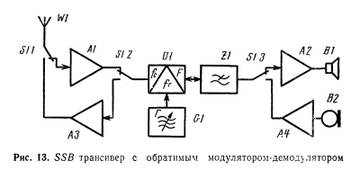

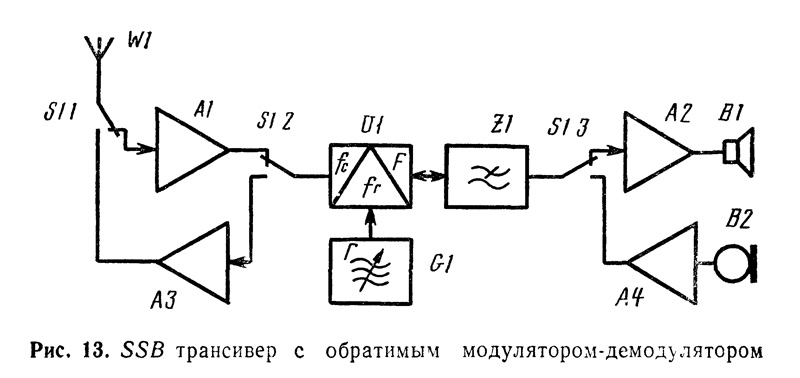

А применив так называемый обратимый смеситель, получим ещё большую "экономию" блоков

https://forumupload.ru/uploads/0019/f2/8b/2/t386269.jpg

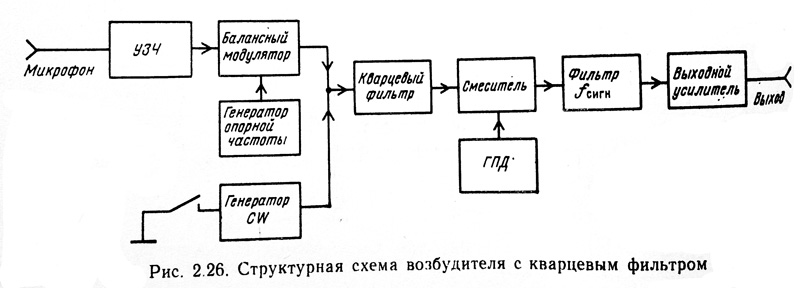

Для супергетеродинного трансивера структура ещё посложнее, но и обладает определенными преимуществами.

https://forumupload.ru/uploads/0019/f2/8b/2/t210834.jpg

Неплоха и эта небольшая статья по структурам трансиверов.

Вцелом всё.
Главное, повторюсь, что в трансиверах многие блоки используются и при приёме, и при передаче.

Вопросы
В чем преимущество супергетеродинной схемы перед схемой прямого преобразования?
* Что надо обязательно учесть при реализации схемы телеграфного трансивера?

Всем 73 и чистого эфира!

0

5

  • Автор: R2ADJ
  • Администратор
  • Зарегистрирован: 2019-01-03
  • Приглашений: 0
  • Сообщений: 129
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2023-08-31 17:38:55

Группа дистанционного обучения БАЗОВАЯ.
(Гр.2) Занятие за 12.05.2020

ТЕМА
Техника радиосвязи. Узлы трансиверов.
Гетеродины трансиверов.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c самостоятельным изучением части материала.

ФОРМА КОНТРОЛЯ
Ответы на вопросы

Гетеродин - он же генератор. Как правило ВЧ.
Тема, опять же, небольшая и несложная.
Но важная некоторыми моментами.
Первый момент - что есть гетеродины перестраиваемые (называемые ГПД - генераторы плавного диапазона, с вариациями) и на фиксированные частоты (используемые, в основном, на промежуточных частотах преобразования).
В зависимости от этого меняется и схемотехника гетеродинов.
Конкретные варианты пока не рассматриваем.

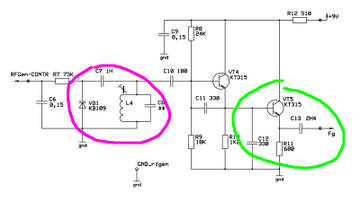

ГПД

https://forumupload.ru/uploads/0019/f2/8b/2/t502166.jpg

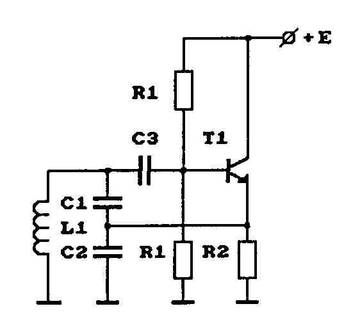

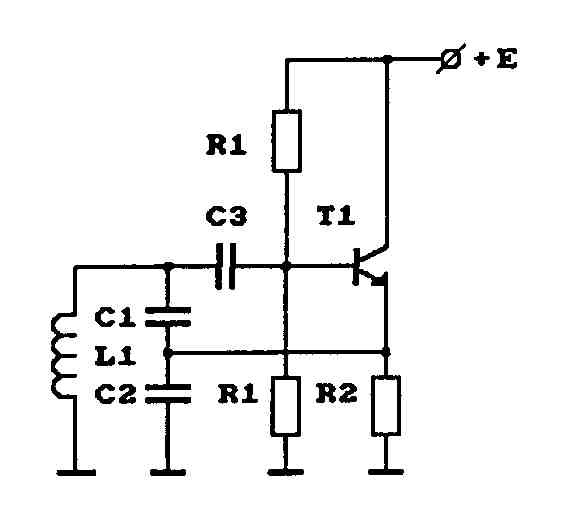

Гетеродин на фиксированную частоту

https://forumupload.ru/uploads/0019/f2/8b/2/t807346.jpg

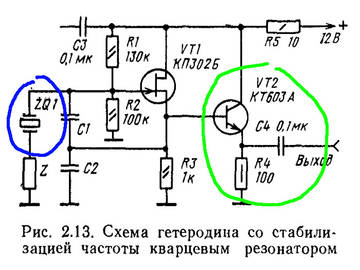

Второй важный момент - стабильность частоты гетеродина.

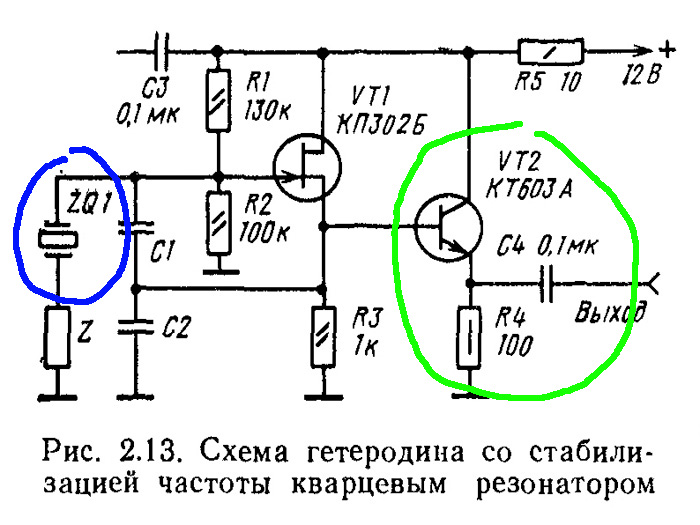

В этом направлении мерами могут быть как чисто схемотехнические, так и применение кварцевых резонаторов в контурах гетеродинов.

https://forumupload.ru/uploads/0019/f2/8b/2/t900099.jpg

Резонатор выделен синим цветом.

Во всех случаях вклинивается и третий момент, особенно важный именно для трансиверов - влияние режимов последующих каскадов, в том числе при переходе с приёма на передачу.

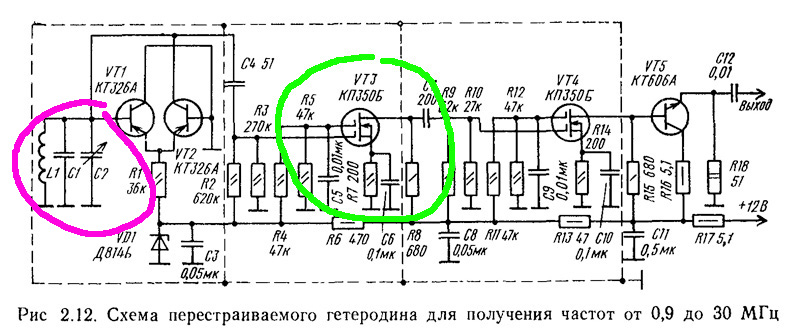

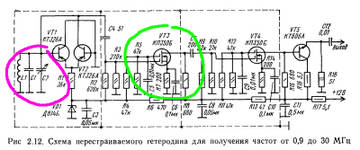

Для уменьшения такого влияния между гетеродином как таковым и остальными блоками трансивера встраивается развязывающий буферный каскад.

https://forumupload.ru/uploads/0019/f2/8b/2/t21250.jpg
https://forumupload.ru/uploads/0019/f2/8b/2/t900099.jpg

На всех рисунках такие каскады выделены зелёным.

Вот, собственно, и всё на сегодня.
И для самостоятельного - неплохая практическая статья Гетеродины.

Однако вопрос. :о)
Что (какие функционально-схемные элементы) выделены на рисунках малиновым цветом?
И в чём отличие их применения?

Ответы на вопросу - как всегда, личным сообщением здесь или WhatsApp или почтой на адрес клуба - R2DRM_псинка_mail.ru

Всем 73 и чистого эфира!

0

6

  • Автор: R2DGO
  • Новичок
  • Зарегистрирован: 2020-05-03
  • Приглашений: 0
  • Сообщений: 6
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    4 часа 14 минут
  • Последний визит:
    2020-07-03 01:13:21

Выделены собственно колебательные контуры, в которых поддерживаются ВЧ-колебания. А там, где применен кварцевый резонатор, контура нет, сам резонатор и выполняет функцию контура.

0

7

  • Автор: R2DGO
  • Новичок
  • Зарегистрирован: 2020-05-03
  • Приглашений: 0
  • Сообщений: 6
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    4 часа 14 минут
  • Последний визит:
    2020-07-03 01:13:21

Правильно?

0

8

  • Автор: R2DGO
  • Новичок
  • Зарегистрирован: 2020-05-03
  • Приглашений: 0
  • Сообщений: 6
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    4 часа 14 минут
  • Последний визит:
    2020-07-03 01:13:21

Хотя с резонатором еще стоят резистор и конденсатор (RC-цепочка). Кварц как-раз соединен последовательно с резистором.

0

9

  • Автор: R3DCB
  • Участник
  • Зарегистрирован: 2019-05-14
  • Приглашений: 0
  • Сообщений: 11
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    5 часов 28 минут
  • Последний визит:
    2021-02-07 00:55:47

Прохор, с тобой хорошо учится. У тебя можно легко списывать)

0

10

  • Автор: R2ADJ
  • Администратор
  • Зарегистрирован: 2019-01-03
  • Приглашений: 0
  • Сообщений: 129
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2023-08-31 17:38:55
R3DCB написал(а):

Прохор, с тобой хорошо учится. У тебя можно легко списывать)

Это точно....
Кроме того ещё и не тот ответ, который надобен. :о)
Короче, Прохор Алексеевич, помалкивайте ТУТ-то.
Щас подкорректирую текст занятия.

0

11

  • Автор: R2ADJ
  • Администратор
  • Зарегистрирован: 2019-01-03
  • Приглашений: 0
  • Сообщений: 129
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 дня 3 часа
  • Последний визит:
    2023-08-31 17:38:55

Группа дистанционного обучения БАЗОВАЯ.
(Гр.2) Занятие за 15.05.2020

ТЕМА
Техника радиосвязи. Узлы трансиверов.
Обеспечение стабильности гетеродинов.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c самостоятельным изучением части материала.

ФОРМА КОНТРОЛЯ
Ответы на вопросы

В прошлый раз уже упоминалось о необходимости стабилицации работы гетеродинов.
Сегодня об этом чуть подробнее.
Упомянута была необходимость стабилизации частоты генерации гетеродина.
При этом эта стабилизация может быть обеспечена как схемотехнически, испольхуя, к примеру, так называемые фазовые следящие системы, таки компонентно (применение кварцевых резонаторов - некий гибрид в данном случае, использующий и схемное решение, и особый компонент-деталь).
Использование же компонентов подразумевает специальный подбор физических свойств канденсаторов, индуктивностей (как в основном определяющих), так и остальных элементов схемы. Главное в этом отношении свойство конденсаторов - темепературный коэффициент ёмкости (ТКЕ).
Основную часть влияния оказывает температурная нестабильность.

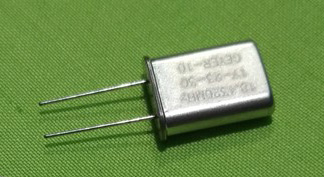

При этом вместо "простых" кварцев

https://forumupload.ru/uploads/0019/f2/8b/2/t799963.jpg

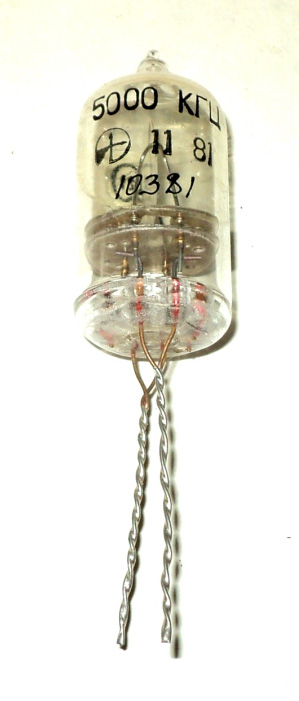

нередко устанавливают так называемые термостатированные
https://forumupload.ru/uploads/0019/f2/8b/2/t557339.jpg

которые порой имеют даже внутренний подогреватель (к сожалению не нашлось такового изображения)

Весьма хороша и полезна здесь статья Стабилизация частоты любительской аппаратуры

С той же целью температурной стабилизации нередко применяют конструктивные методы - например помещают весь гетеродин в темпостатированный корпус.

https://forumupload.ru/uploads/0019/f2/8b/2/t601752.jpg

Опять же по причине недоступности лаборатории нет фото внутренностей такого термостата.
Но увидеть его - дело времени.

Ещё одна сторона стабилизации гетеродина - стабильность амплитуды его сигнала.
И для трансиверов, и, особенно, для ППП это весьма важно.
Таковая стабильность обеспечивается в основном схемотехнически, используя решения, аналогичные АРУ в приёмниках.
Полезно почитать ветку Стабилизация амплитуды сигнала гетеродина

Это, конечно, небыстро, да и вопросов может быть куча, но без этого ж никак в любом деле.

Ну и ещё одно направление повышения стабильности гетеродинов трансиверов - использование синтезатров частоты. Но об этом поговорим в другой раз.

Вопросы
По какой причине рекомендуется начинать работу не сразу по включении аппаратуры, а спустя примерно 10-15 минут?
* Почему для ППП (а вообще что за аббревиатура? :о) ) весьма важна стабильность амплитуды сигнала гетеродина?

Напоминаю! - Ответы на вопросы НЕ ЗДЕСЬ. А то списывают.... :о)

Всем 73 и чистого эфира!

0

Страница: 1

Вы здесь » Жизнь R2DRM » Дистанционное обучение » Материалы группы РАДИОСПОРТ (Б2) ДЮТ Королёв

Рейтинг форумов | Создать форум бесплатно
