Материалы занятий группы БАЗОВАЯ

Сообщений 1 страница 8 из 8

1

Учитывая, что для полноценной работы над темами, определёнными в Программе занятий, у обучающихся нет дома необходимого оборудования, изучение будет иметь скорее теоретический характер. Некоторые практические навыки будут даны, скорее всего, в несколько необычном и непривычном виде и способом. ))
Всем 73! (наилучшие пожелания) и успехов.

0

2

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31) Занятие за 25.03.2020

ТЕМА
Работа в эфире, проведение наблюдений за работой любительских станций,
проведение связей (при наличии оборудования),
тренировки и участие в соревнованиях.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c практическим закреплением материала.

ФОРМА КОНТРОЛЯ
Снимки экранов практической части занятия.

Что ж, в эпоху интернета наблюдение (да и не только наблюдение) за работой любительских станций
возможна даже и без наличия дома специального приёмника, каковые обучающиеся в нашем объединении делают самостоятельно.
Существуют программно-управляемые приёмники.
WEBSDR-технология.
Характерный пример тому - сайт WEBSDR.ru
Описание действий при знакомстве с ним - в ветке
SDR-приёмники, или Как слушать эфир, не имея ещё дома железку-приёмник
нашего форума.
Вот, собственно, и всё из теории на сегодня. :о)
Дальше практикуйтесь и в качестве отчётности присылайте
почтой или в личку WhatsApp копии экранов с получившейся настройкой.

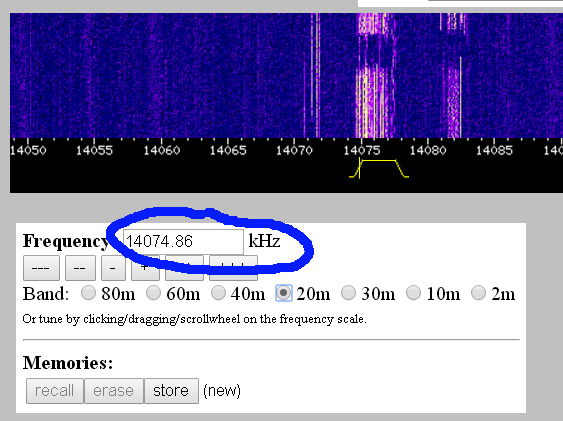

Частота настройки видна вот так
https://forumupload.ru/uploads/0019/f2/8b/2/t35582.jpg

Зарегистрировавшиеся на форуме могут эти картинки оставлять прямо здесь.

Всем 73 и чистого эфира!

P.S. Далеко не все обучающиеся пробовали в лаборатории крутить ручки трансивера, так что сейчас не требуется что-то внятно понЯть в эфире. Важно научиться правильно настроиться. Именно это покужут Ваши ответы.

P.P.S.  :о) Если кого-то из родИтелей это заинтересует - добро подаловать, научим. Даже готовы открыть отдельную группу (правда, придётся платную).

0

3

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31) Занятие за 26.03.2020

ТЕМА
Б1
Радиоприёмник прямого преобразования.
Окончательные настройка и испытания.
Б2
Монтаж блока микрофонного усилителя ТПП.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c практическим (при возможности) закреплением материала.

ФОРМА КОНТРОЛЯ
Снимки процесса практической части занятия
либо
ответы на вопросы

Поскольку никто из групп пока не добрался до монтажа Трансивера Прямого Преобразования,
останавливаемся на завершении сборки Приёмников Прямого Преобразоваия.

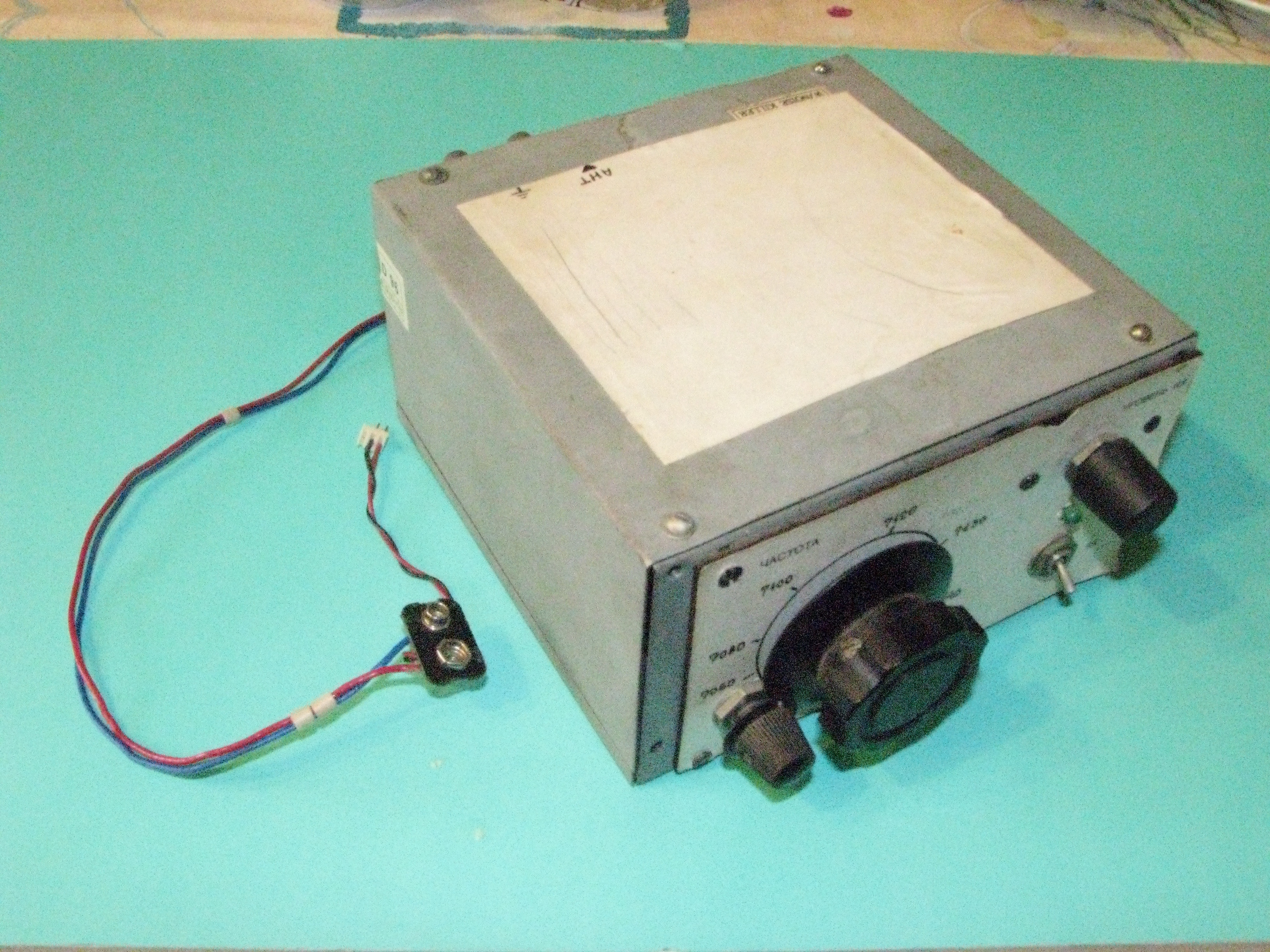

Большинство приёмников в конце сборки выглядит примерно так
https://forumupload.ru/uploads/0019/f2/8b/2/t650355.jpg

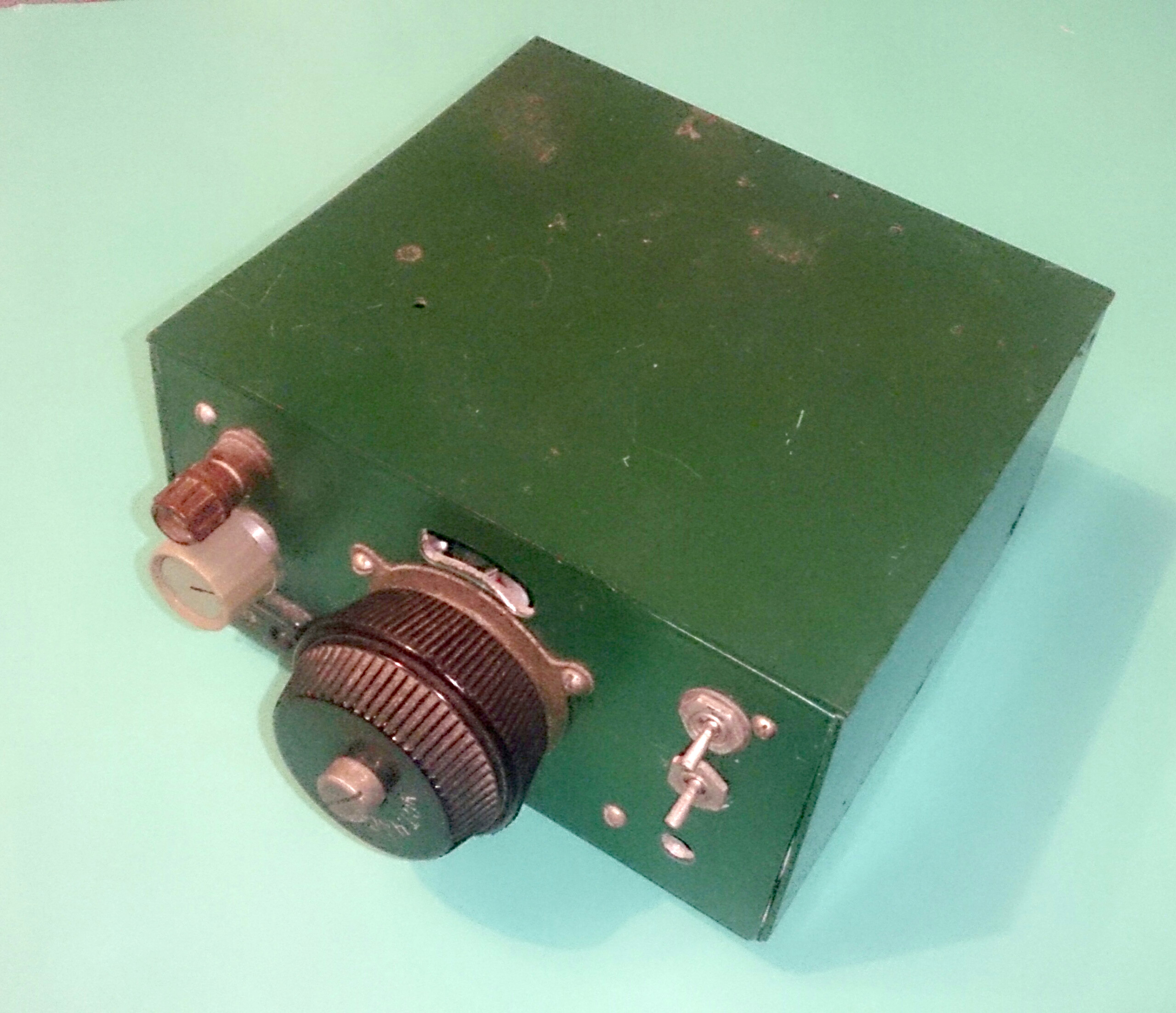

или, при изготовлении "заказного" корпуса пайкой из фольгированного материала,
примерно так
https://forumupload.ru/uploads/0019/f2/8b/2/t632778.jpg

Сегодня будет достаточным подключение к приёмнику питания, антенного провода и провода заземления (противовеса).
Вот это и покажИте - места их подключения.

Вопросы.
Чем отличается противовес от заземления?
Какого вида антенны достаточно для работы-испытания нашего приёмника?

Всем 73 и чистого эфира!

0

4

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31) Занятие за 06.04.2020

ТЕМА
Радиоприёмник прямого преобразования (ППП).
Установка границ диапазона по наблюдениям реального эфира.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c практическим (при возможности) закреплением материала.

ФОРМА КОНТРОЛЯ
Снимки экранов практической части занятия
либо
ответы на вопросы

Итак, приёмник собран, подключён, и вроде даже подаёт признаки жизни.
Теперь нужно сделать так, чтобы он принимал сигналы радиолюбительских станций, и именно в той полосе частот, которая требуется и разрешена для работы таких станций.
Этот процесс и называется укладкой диапазона.
В его ходе надо установить пределы изменения частоты гетеродина такими, чтобы после смесителя получить сигнал звуковой частоты.
В зависимости от вида смесителя это либо частоты, отличающиеся от полосы частот, выделенной радиолюбительской службе, на полосу звуковых частот (около 3 кГц), либо на вдвое меньшую частоту.
Настойку такую проще и точнее всего провести с помощью частотомера, но при его отсутствии возможна настройка и "на глазок", по сигналам станций, работающих в данный момент в эфире.
Такой вариант посложнее и дольше, поскольку после нахождения станции сначала требует выяснения частоты её работы (слушая переговоры корреспондентов), после чего подстройки гетеродина в нужную сторону по положению органа настройки, и снова поиска этой же станции для уточнения "укладки".
Кроме того, далеко не в любой момент времени на нужном крае диапазона будет присутствие станций вообще. :о)
Тем не менее такой способ применялся и применяется для простых приёмников.

Подробнее читаем материалы

Смеситель на ВПД
http://www.payatel.ru/437-shema-smesiteley-na-vstrechno-parallelnyh-diodah.html
http://ra3ggi.qrz.ru/UZLY/r830419.htm
https://smham.ucoz.ru/publ/9-1-0-203

Эксперименты с ППП

https://vrtp.ru/index.php?act=categories&CODE=article&article=3286

и отвечаем на вопросы :О)
Каковы те самые "признаки жизни" собранного приёмника?
Какую полосу частот должен обеспечить гетеродин ППП на диапазон 20 м?
Возможно ли сделать ППП на УКВ диапазон?

Всем 73 и чистого эфира!

0

5

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31) Занятие за 08.04.2020

ТЕМА
Радиоприёмник прямого преобразования.
Настройка входного контура (при наличии в реализации).

ВИД ЗАНЯТИЯ
Теоретически-лекционное c практическим (при возможности) закреплением материала.

ФОРМА КОНТРОЛЯ
Снимки экранов практической части занятия
либо
ответы на вопросы

О настройке гетеродина и укладке диапазона мы уже говорили.

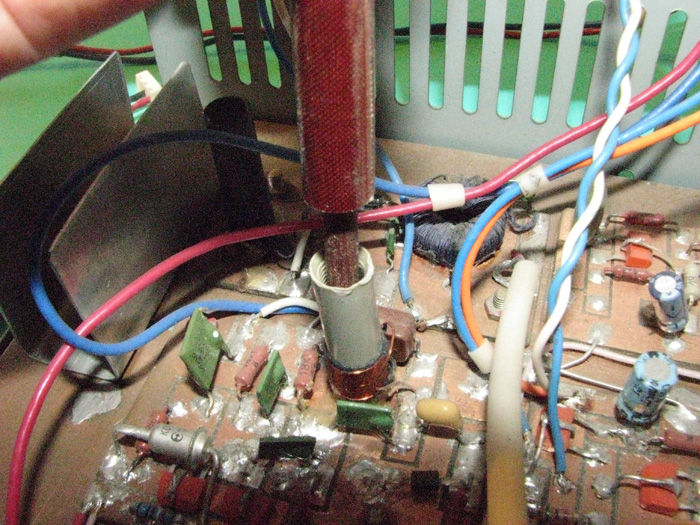

Не забываем, что подстройку сердечника гетеродина
https://forumupload.ru/uploads/0019/f2/8b/2/t41334.jpg

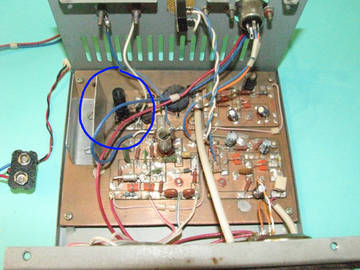

и входного контура

https://forumupload.ru/uploads/0019/f2/8b/2/t756268.jpg

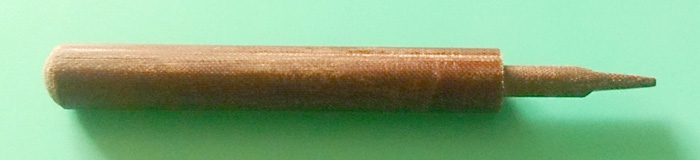

мы ведём диэлектрической отвёрткой, сделанной, например, из стержня, отрезанного от куска оргстекла или текстолита

https://forumupload.ru/uploads/0019/f2/8b/2/t885754.jpg

Полоса изменения частоты гетеродина даст нам и полосу изменения частоты настройки в пределах лиюительского диапазона.
Однако у нас есть ещё и контур, обеспечивающий связь с антенной.
У него две важных роли. Обеспечить малую зависимость от свойств антенны и постараться выделить из всей массы эфира лишь нужную нам часть - полосу приёма.
И хорошо бы они совпали - полоса настройки и эта, выделенная селективными свойствами входного контура...
А то ведь может получиться и так

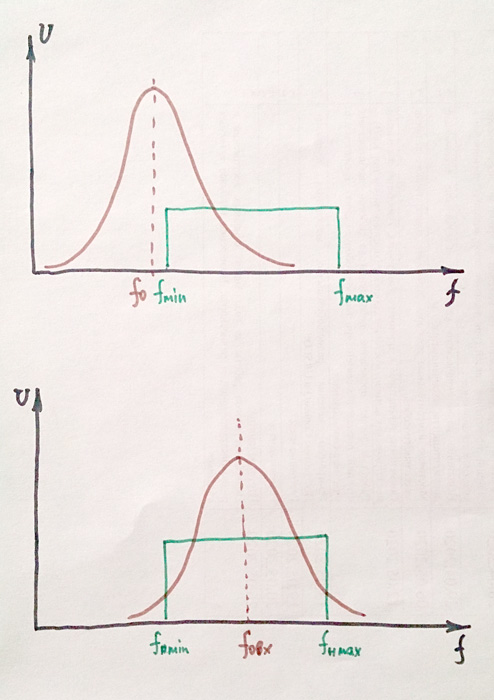

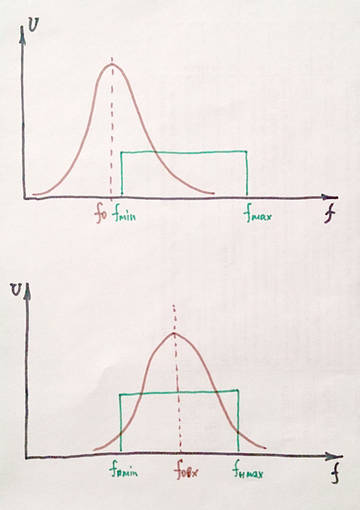

https://forumupload.ru/uploads/0019/f2/8b/2/t258956.jpg

Здесь на верхнем рисунке видим, то в полосе настройки вся верхняя её часть "срезается" поосой пропускания входного контура. :о( Увы.
Итог такого случая? - расстройство изготовителя приёмника - "Он не ловит ничего".
Но стоит подстроить входной контур (нижний рисоунок) и расдости не будет границ. ))
Сделать такую настройку в домашних условиях возможно лишь по сигналу станции, работающей в середине диапазона по максимальной громкости её приёма.
Если же станция работает на одном из краёв диапазона, то, настроив контур на неё, потребуется "на глазок" сдвинуть настройку в нужную сторону.

Дополнительное чтиво
Куча формул, но весьма полезно
Почти классика...

Вопросы
Как надо подстроить сердечник контура для случая на нижнем рисунке - выкрутить его или вкурутить глубже в катушку?
Какова должна быть средняя частота настройки входного контура SSB-приёмника диапазона 20м?

Всем 73 и чистого эфира!

0

6

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31) Занятие за 09.04.2020

ТЕМА
Наблюдение за любительскими станциями без собственного приёмника.
SDR-приёмники в Интернете.

ВИД ЗАНЯТИЯ
Теоретически-лекционное c практическим закреплением материала.

ФОРМА КОНТРОЛЯ
Снимки экранов практической части занятия.

Предмет темы Вам уже знаком по занятию от 25 марта.
За сим просто жду новых ваших наблюдений в виде снимков экрана прима.

Всем 73 и чистого эфира!

0

7

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31) Занятие за 13.04.2020

ТЕМА
Основы радиоспорта
Виды радиоспорта и спортивные дисциплины.
Скоростная радиотелеграфия.
Спортивная радиопеленгация и её разновидности

ВИД ЗАНЯТИЯ
Теоретически-лекционное с дополнительным чтением

ФОРМА КОНТРОЛЯ
Ответы на вопросы.

Радиспорт — вид спорта, объединяющий спортивные дисциплины, связанные с приёмом и передачей радиосигналов, а также отдельными приёмами, используемыми при этом.
Включён в реестры видов спорта РФ и международный, со всеми, как я говорю, вытекающими последствиями в виде возможности получения спортивных разрядов, от юношеских до Мастера спорта Международного класса.
Базовым навыком, использущимся во всех группах спортивных дисциплин радиоспорта является владение азбукой Морзе.
Дополнительными навыками являются
- умение проводить голосовые радиосвязи в КВ и УКВ-диапазонах радиоволн;
- умение брать пеленг на радиостанцию;
- умение ориентироваться на местности с компасом и картой.
Вот, собственно, и главные дисциплины радиоспорта -
- скоростная радиотелеграфия,
- радиосвязь на КВ и УКВ,
- спортивная радиопеленгация (в обиходе "охота на лис")
Надо отметить :о) что первая дисциплина наименее затратна, как правило, при подготовке спортсмена высокой квалификации.
Да, это "научное" название известной "морзянки".
В соревнованиях по телеграфии спортсмены выполняют приём и передачу радиограмм и, по правилам Радиоспорта РФ, ещё два упражнения. Но нормативы выполнения разрядов их не включают. Они необходимы только Мастерам :о)
Про радиосвязь немало говорили на занятиях, а вот про охоту на лис надо бы подробнее.
Ведь внутри неё, как группы дисциплин, различают ещё несколько.
Кроме классической охоты, когда "лисы" пищат на весь лес, существует группа, называемая радиоориентированием, где в район расположения лисы можно попасть, лишь сориентировавшись на местности по карте, а сама лиса "тихонько мурлычет", слышимая на 100 м :о)
Ну и нельзя не упомянуть "гибридные" дисциплины - целую группу "Многоборье радистов".

Ещё про дисциплины Радиоспорта

Вопросы
Какое оборудование имеет спортсмен - охотник на лис?
Как называются дополнительные упражнения телеграфии, требуемые для выполнения нормативов МС?

0

8

Группа дистанционного обучения БАЗОВАЯ.
(Гр.30, 31. Занятие за 15.04.2020)

ТЕМА
Программы ведения радиолюбительских аппаратных журналов.
Программы ContestQ и UR5EQF.
Собственные форматы аппаратных журналов.

ВИД ЗАНЯТИЯ
Теоретически-лекционное

ФОРМА КОНТРОЛЯ
Заполнение бланков аппаратного журнала от руки, присылка результатов

Публикуется задание с опозданием, но.
Всвязи с началом Мемориала "Победа-75" выяснилось, что несколько упустился из виду один момент...
Он, конечно, уже был на занятиях в течение года, но, как всё, что не закрепляется повседневной деятельностью, подзабывается... :о)
А то вроде работаем в эфире, проводим наблюдения WEB-SDR-приёмниками... А.... Как же ж это всё фиксируем-то?
Вот именно - ещё раз разберём ведение аппаратного журнала радиолюбительской станции, а в большинстве наших случаев - журнала наблюдателя.
Существует, конечно, немало компьютерных программ - аппаратных журналов, которые могут быть использованы наблюдателем, и в том числе и специально под SWL разработанных.
Однако не всегда и есть возможность такую программу использовать, и как правило они включают в себя множество возможностей, реАльно начинающим наблюдателем и не используемых.
Поэтому вполне оправданно, и, кроме того, просто и необходимо, освоение работы на бумаге.

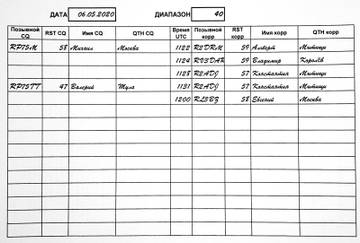

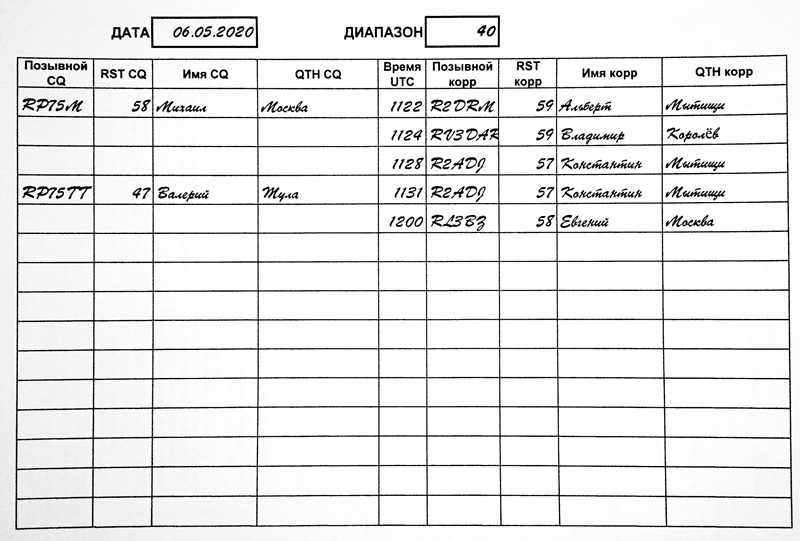

Я в своей практике использую примерно такой вид записи наблюдений.

https://forumupload.ru/uploads/0019/f2/8b/2/t237010.jpg

Здесь использован специально отпечатанный бланк, но, примерно так размещая данные о связях, можно это же делать и просто на тетрадном листке или листке блокнота.
При желании использовать именно печатный вариант, его можно взять здесь. В том же файле есть и ещё полезная информация, без которой "знания" о корреспондентах наблюдения окажутся для Вас неполными.

Ну вот, теперь можно полноценно и в легко понимаемом формате "рассказать" друг другу ою услышанном в эфире Мемориала.

Листы XLS-файлов или фото заполненных бланков присылайте почтой R2DRM(собачонка)mail.ru или в личном сообщении WhatsApp.
73!

0
